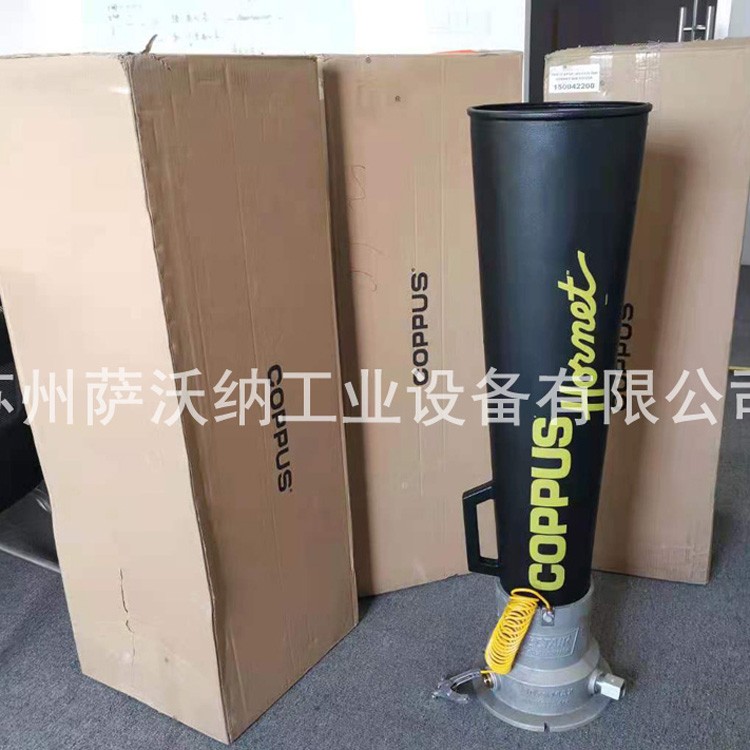

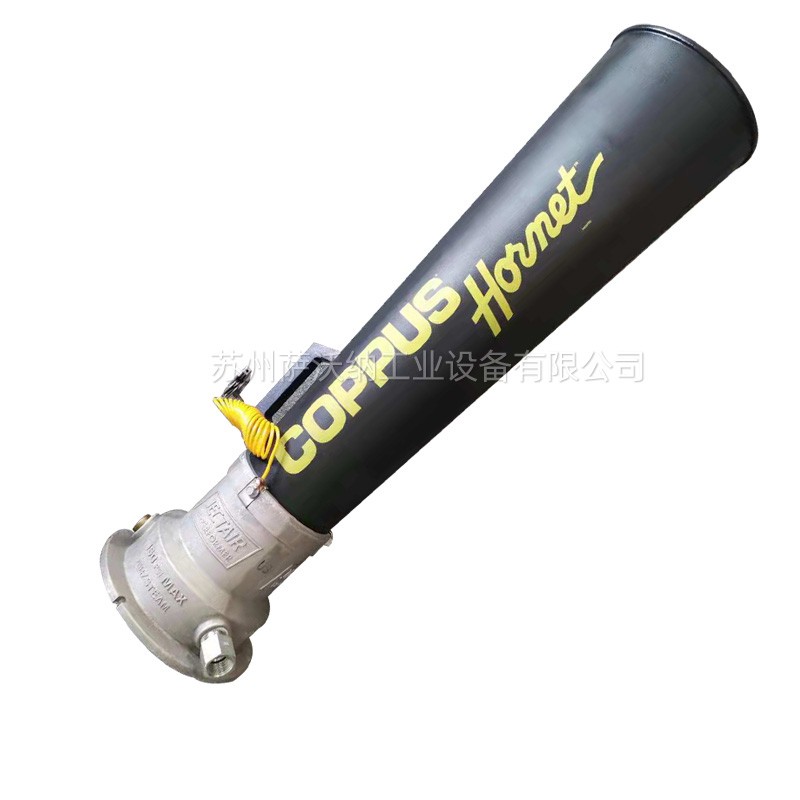

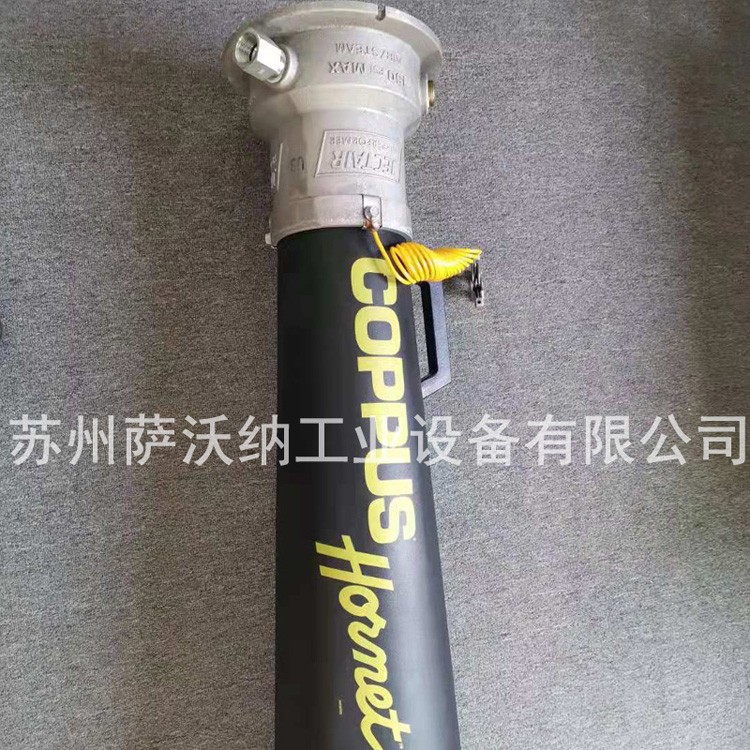

COPPUS 3-HP 聚乙烯文丘里气动防爆风机

品牌:COPPUS
类别:JECTAIR HP and Hornet HP
电话:133-7212-5666
产品描述:JECTAIR HP and Hornet HP 文丘里风机,COPPUS文丘里风机,JECTAIR鼓风机,Hornet HP文丘里风机


简介:

COPPUS品牌JECTAIR HP and Hornet HP文丘里风机,具有质量轻、耐撞击、传导型聚合材料、扩散管坚固不易损坏等特点。其中,COPPUS JECTAIR Hornet HP可以提供提供3S-HP、3-HP、6-HP三种尺寸;聚合材质可安全排除静电;扩散管为低密度的聚乙烯材质,UL等级为94-V2, 操作温度可达93"C。是“高性能,高效率之鼓风文丘里风机”的代表作,Coppus Jectair HP在工业界被公认效能较优良的鼓风文丘里风机, 与旧式文丘里风机相比较,新式文丘里鼓风机能达到40:1的空气流量转换,并减少26%压缩空气的消耗。

特色:

•五种尺寸供选择:9,8,6-HP,3-HP,3S-HP

•HI Performer (HP)及Hornet系列皆可提供6-HP,3-HP,3S-HP

•送风量为 1,370-8,900cfm(2,328-15,121 m³/hr)

•进/出气额定比可达40:1

•喷嘴与外壳一体成型

•高静电压性能

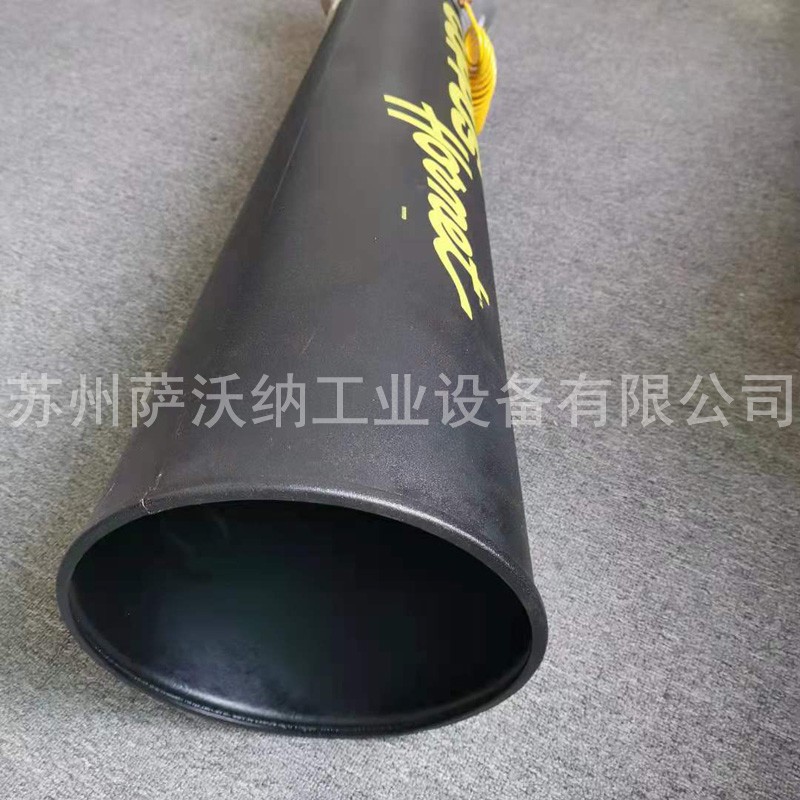

•提供钢质,铝质或防撞聚合材质多款扩散管(Hornet HP型)

•钢制扩散管以黄色环基氧粉及传导材料包覆,可排除静电

•无可卸式组件,免维修

•所有型号配备静电接地线及弹簧夹

•可在扩散管末端接伸缩风管(亦可选用风管入口拼合器)

•可选用三角架


操作原理:

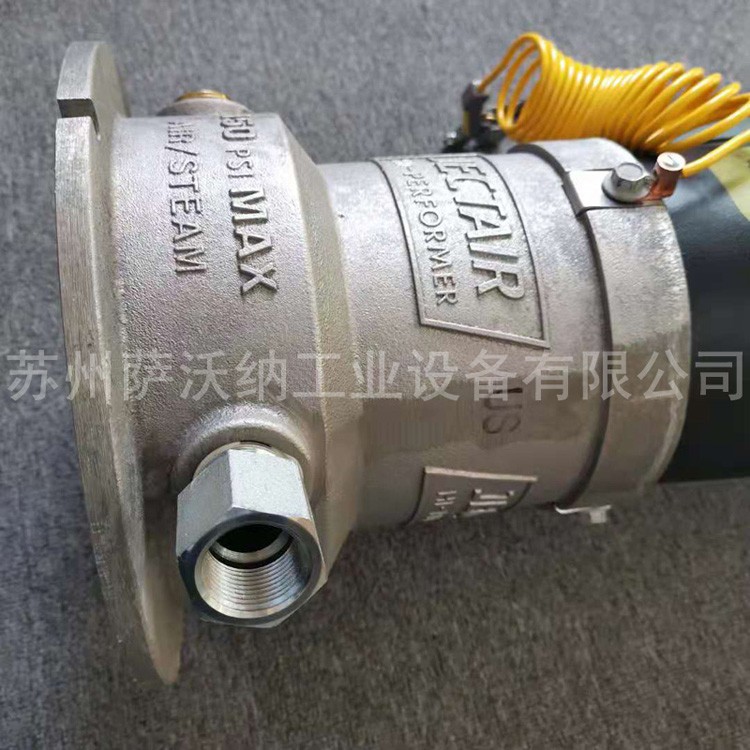

压缩空气或蒸气透过单一入口接合装置 进入Jectair鼓风机。由喷嘴喷出的气体或蒸气,形成文丘里原理,吸引周围空气经由入口进入Jectair,空气便透过管状扩散管以高速率的方式被排放出来。

注意:操作效能依赖压缩空气之流量及压力


COPPUS JECTAIR文丘里风机选型:

型号

颜色

材质

压力100psig的风量


适用环境

3S-HP

黄色

镀锌钢

2820m³/hr


普通环境

3-HP

黄色

镀锌钢

3160m³/hr

6-HP

黄色

镀锌钢

8274m³/hr

8

黄色

镀锌钢

11469m³/hr

9

黄色

镀锌钢

15120m³/hr

3S-HP Hornet

黑色

聚乙烯

2820m³/hr


易燃易爆环境

3-HP Hornet

黑色

聚乙烯

3160m³/hr

6-HP Hornet

黑色

聚乙烯

8274m³/hr

性能:
进/出气额定比=总送风量m³/hr/空气消耗量m³/hr


型号

入口风机


60 psig 4.2kg/cm2

80 psig 5.6kg/cm2

l00psig 7kg/cm2

3S-HP

5.8" / 147mm

7.5" / 191mm

89' / 224mm

3-HP

5.8〃 / 147mm

7.5" / 191mm

8.9" / 224mm

6-HP

4.3" / 109mm

5.2” / 132mm

6.7" / 170mm

8

3.9" / 99mm

5.2” / 132mm

6.2” / 157mm

9

5.5" / 140mm

6.8" / 173mm

7.7” / 196mm



型号

风管直径

自由风
cfm(m3/hr)

20ft/6m
cfm(m3/hr)

30ft/9m
cfm(m3/hr)

40ft/12m
cfm(m3/hr)

50ft/15m
cfm(m3/hr)

3-HP

8" 203mm

1,700/2,888

1,550/2,634

1,480/2,515

1,410/2,396

1,350/2,294

6-HP

12”305mm

4,500/7,645

4,020/6,830

3,860/6,558

3,715/6,312

3,580/6,083

8

14”356mm

6,250/10,620

5,550/9,431

5,280/8,972

5,050/8,581

4,850/8,241

9

14" 356mm

8,000/13,592

6,850/11,640

6,550/11,130

6,250/10,620

6,000/10,195

尺寸结构图



尺寸规格参数表:

•在危险环境中务必使用接地线(COPPUS Jectair标准配备),以利于静电排放
•操作时需要避免固体或瓦砾进入入口
•密闭容器排放烟雾时,注意不可造成真空状态以免容器破裂。
使用现场:
